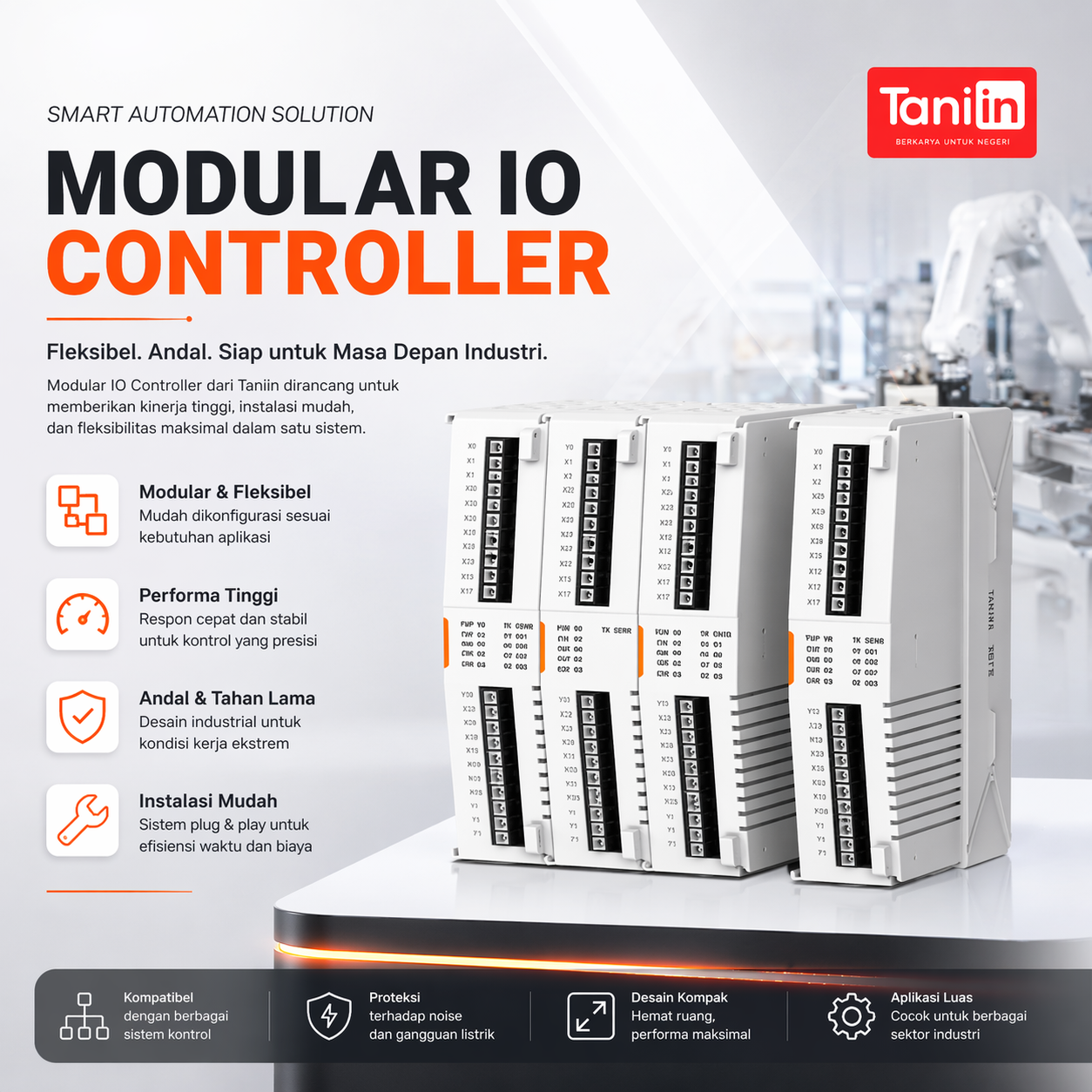

Description

Seri USR-IO adalah pengontrol I/O yang canggih dan dapat diperluas yang dilengkapi dengan PUSR, memungkinkan jumlah I/O yang diinginkan melalui kombinasi model yang berbeda. Ketika digunakan dengan M100 atau M300 PUSR, ini memungkinkan kendali jarak jauh perangkat IO. Dengan desain perangkat kerasnya yang unik, ia menghemat waktu dalam pemasangan atau pelepasan, dilengkapi terminal push-in yang memungkinkan pengguna untuk terhubung di tempat tanpa memerlukan alat. Semua desain ini menjadikannya solusi ideal untuk berbagai aplikasi akuisisi data industri.

Fitur lanjutan

Panduan Pemesanan

PUSR menyediakan 5 model unit ekspansi yang berbeda untuk dipilih pengguna, silakan lihat tabel untuk mengetahui perbedaan spesifik antara modul yang berbeda.

Modbus RTU Didukung

Pengontrol modular USR-IO mendukung Modbus RTU standar untuk akuisisi dan kontrol data, menjadikan integrasi ke dalam sistem kontrol menjadi sangat mudah.



Desain Kelas Industri

• Perlindungan EMC: Tingkat 3, IEC 61000
• Suhu Pengoperasian Lebar: -25℃~+75℃
• Pengawas Perangkat Keras: Didukung
• Peringkat tahan api: V0, pembakaran berhenti dalam waktu 10 detik pada bagian vertikal memungkinkan tetesan plastik yang tidak terbakar.

Diagram Pengkabelan Kabel-Kontak Kering untuk DI

Untuk perangkat kontak kering, pengguna perlu menghubungkan daya USR-IO di seluruh rangkaian untuk mendeteksi status perangkat IO, seperti mendeteksi status sakelar, tombol, dll.

Diagram Pengkabelan Kabel-Kontak Basah untuk DI

Untuk perangkat kontak basah, mereka mengeluarkan sinyal tegangan seperti level tinggi dan rendah, pulsa, dll. Perangkat ini sudah memiliki sumber daya internal dan tidak memerlukan catu daya tambahan. Mereka dapat langsung dihubungkan ke terminal pengontrol USR-IO, seperti deteksi inframerah, deteksi level cairan, deteksi asap, dll. Untuk pengontrol USR-IO, rentang tegangan input adalah 9-36V. Jika melebihi rentang ini, status perangkat tidak dapat dideteksi dengan benar.

Diagram Pengkabelan Kabel untuk Sensor 2-kawat 4-20mA

Untuk sensor dua kabel 4-20mA, sensornya sendiri hanya memiliki 2 terminal kabel: daya + dan sinyal -. Terminal ini berfungsi sebagai catu daya dan saluran transmisi sinyal. Dalam skenario ini, menghubungkan daya sensor + ke daya + USR-IO dan sinyal sensor – ke antarmuka AI USR-IO, sambil menghubungkan COM USR-IO ke daya -, menyelesaikan pengaturan.



Diagram Pengkabelan Kabel untuk Sensor 4-kawat 4-20mA

Untuk sensor dua kabel 4-20mA, sensor itu sendiri hanya memiliki 2 terminal kabel, yang berfungsi sebagai saluran catu daya dan transmisi sinyal. Dalam skenario ini, menghubungkan terminal AI ke sirkuit catu daya memungkinkan deteksi sinyal analog.

Diagram Pengkabelan Kabel untuk Output Analog (0-10V)

Dalam loop AO, tidak perlu menyambung ke sumber listrik.

Diagram Pengkabelan Kabel untuk Output Analog (4-20 mA)

Dalam loop AO, tidak perlu menyambung ke sumber listrik.

Diagram Pengkabelan Kabel untuk DO

Berlaku ketika arus kurang dari 3A. Jika menyambungkan beban berdaya tinggi, ganti perlengkapan penerangan pada diagram dengan relai atau kontaktor AC.

Diagram Pengkabelan Kabel untuk Catu Daya

Saat menggunakan beberapa pengontrol IO secara bersamaan, hanya satu catu daya yang didukung. Harap jangan menghubungkan beberapa catu daya untuk input daya.

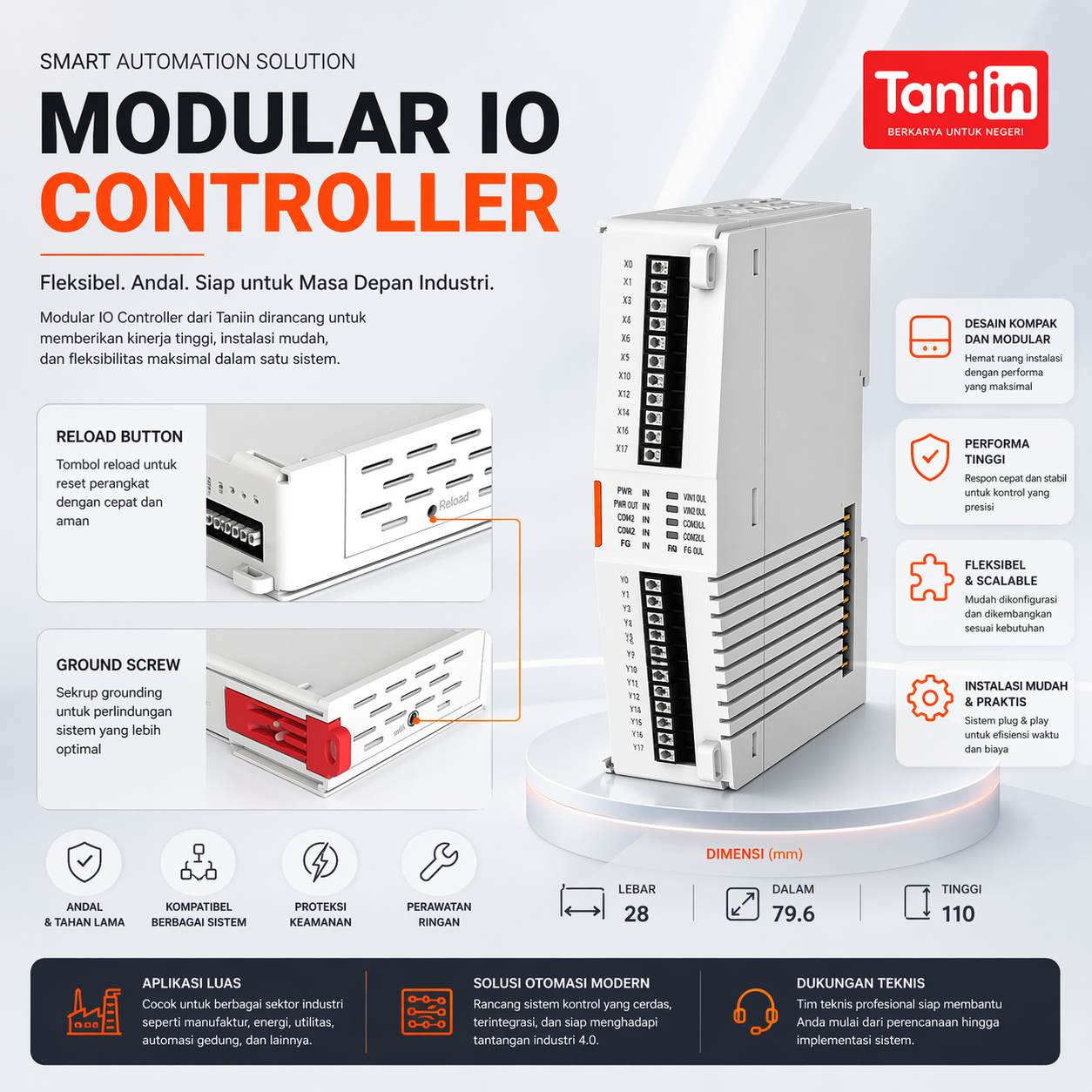

Detil & Dimensi

• Tombol muat ulang: Tekan dan tahan selama 3~15 detik untuk mengatur ulang perangkat ke pengaturan pabrik.
• Dimensi: 79.6*28*110mm

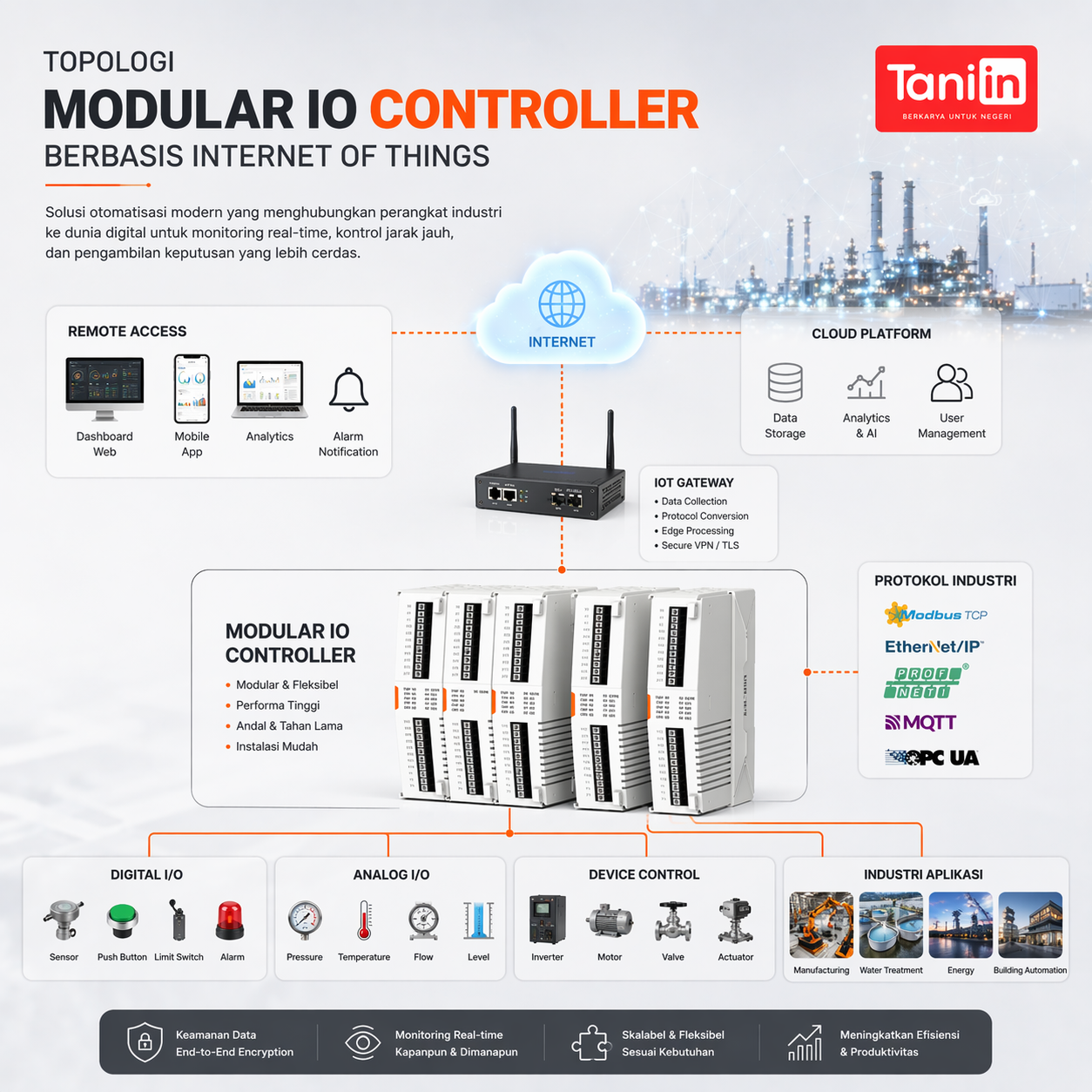

Digunakan Bersamaan dengan M100/M300

USR-IO dapat digunakan dengan M100 atau M300 PUSR, yang dapat mengaktifkan kendali jarak jauh perangkat IO. Dan obeng serta alat lainnya tidak diperlukan untuk bagian mana pun dari pemasangan perangkat keras, yang dapat mengurangi jumlah waktu yang diperlukan untuk pemasangan dan pelepasan .

USR-M100

USR-M300

Pengkabelan Kabel Tanpa Alat

Pengontrol modular USR-IO menggunakan blok terminal pegas penyisipan langsung, membuat pemasangan kabel lebih nyaman.

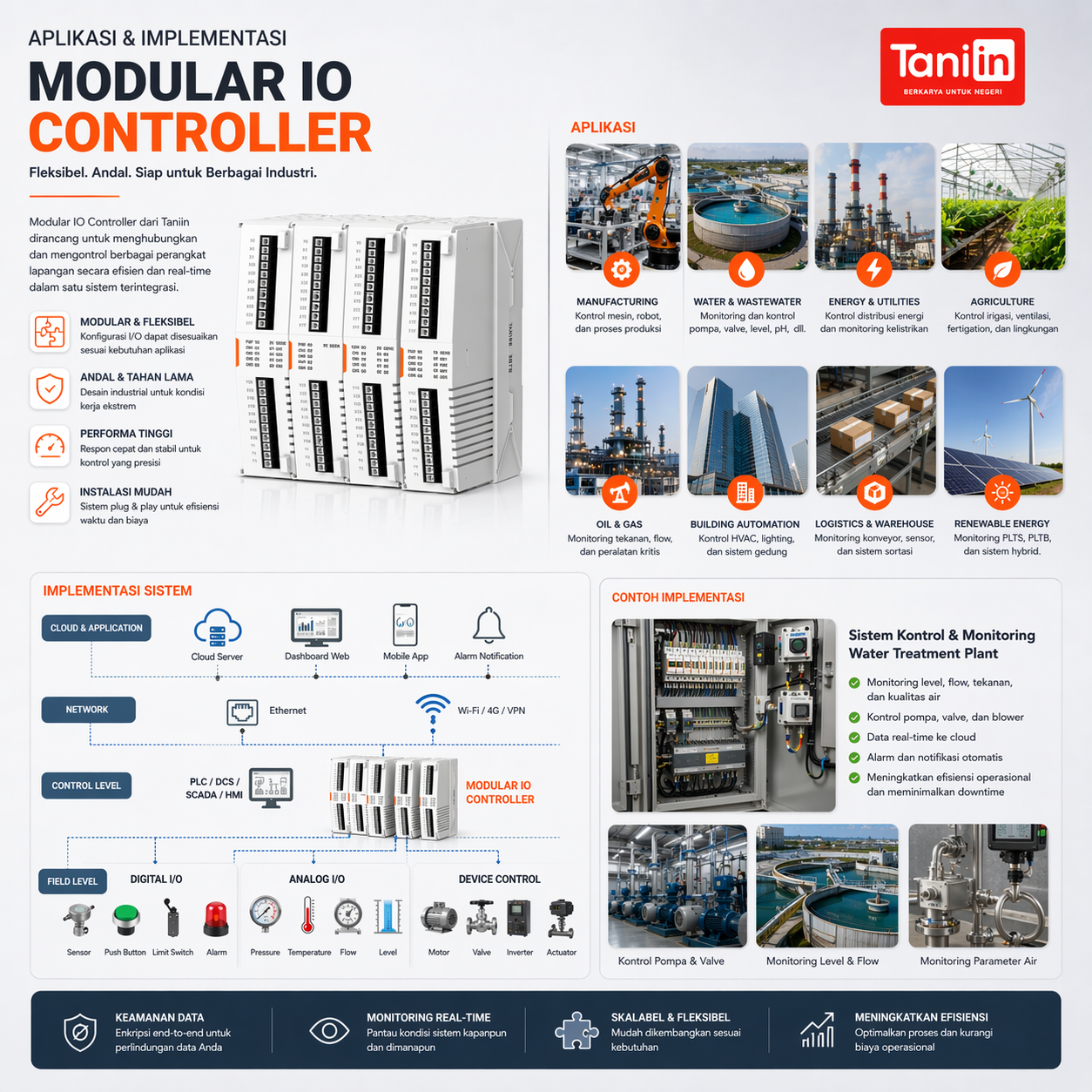

Transformasi Lini Produksi Otomatis

Mengintegrasikan pengontrol IO ke dalam peralatan lini produksi otomatis, mengumpulkan dan mengendalikan tindakan perangkat melalui RS485, secara efektif mengurangi biaya tenaga kerja dan memungkinkan pengawasan lini produksi tanpa awak.

Aplikasi Rumah Pintar

Menghubungkan pemanas air, sistem kontrol akses, tirai bermotor, perlengkapan pencahayaan, dan perangkat lain ke pengontrol IO, dan mengintegrasikannya dengan host kontrol melalui RS485 Modbus RTU, memungkinkan otomatisasi dan pengawasan rumah yang cerdas.
